手機(jī)直線：
咨詢熱線：0571-56211150

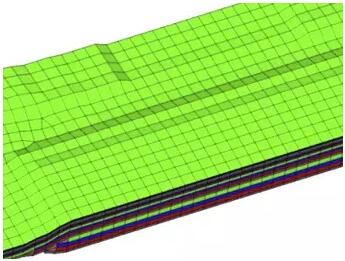

有限元分析結(jié)果圖中只顯示了彎曲應(yīng)力小于70MPa的樹(shù)脂基體應(yīng)力云圖，因?yàn)閼?yīng)力大于70MPa超過(guò)了樹(shù)脂基體的最大強(qiáng)度，所以認(rèn)為這部分樹(shù)脂基體遭到了破壞�？梢钥闯鰳�(shù)脂基體破壞最嚴(yán)重的位置在復(fù)合材料上表面與上壓頭的接觸處、下表面與上壓頭垂直的位置以及與下壓頭接觸的位置。綜上所述，三維淺交彎聯(lián)機(jī)織復(fù)合材料在彎曲形變?yōu)?mm時(shí)，主要的破壞形式是部分樹(shù)脂基體的破碎，而纖維增強(qiáng)體并沒(méi)有發(fā)生明顯損壞。比較圖5(a)、(b)可以看出，三維淺交彎聯(lián)機(jī)織復(fù)合材料在承受彎曲載荷作用時(shí)，纖維增強(qiáng)體的彎曲應(yīng)變明顯小于樹(shù)脂基體的彎曲應(yīng)變。
由圖中可以看出，纖維增強(qiáng)體較大的彎曲應(yīng)變主要分布在上下壓頭位置，而三個(gè)壓頭之間的區(qū)域及預(yù)制體兩端位置的纖維增強(qiáng)體彎曲應(yīng)變較小。應(yīng)變最大值位于下壓頭附近的纖維增強(qiáng)體上，最大彎曲應(yīng)變?yōu)?8.85um/mm；彎曲應(yīng)變最小的區(qū)域位于纖維增強(qiáng)體兩端的位置，最小彎曲應(yīng)變?yōu)?.18um/mm。
由圖可知，樹(shù)脂基體的彎曲應(yīng)變分布與纖維預(yù)制體相似，上下壓頭位置彎曲應(yīng)變較大，壓頭之間的區(qū)域及預(yù)制體兩端位置的樹(shù)脂基體彎曲應(yīng)變較小。應(yīng)變最大處位于下壓頭附近的樹(shù)脂基體上，最大彎曲應(yīng)變?yōu)?50.2um/mm；彎曲應(yīng)變最小的區(qū)域位于上下壓頭之間，最小彎曲應(yīng)變?yōu)?.30um/mm。結(jié)合圖5與數(shù)據(jù)分析，復(fù)合材料中樹(shù)脂基體的形變大于纖維體的形變，說(shuō)明樹(shù)脂與纖維體之間已經(jīng)發(fā)生了較為嚴(yán)重的脫粘現(xiàn)象，復(fù)合材料中的纖維體由樹(shù)脂中被抽拔出來(lái)。
(1)三維淺交彎聯(lián)機(jī)織復(fù)合材料在承受彎曲載荷作用時(shí)，與上下壓頭接觸的位置彎曲應(yīng)力與彎曲應(yīng)變最大，承受的彎曲載荷、發(fā)生的彎曲形變最大，最容易發(fā)生彎曲破壞；壓頭之間的區(qū)域及試樣件兩端的位置彎曲應(yīng)力與應(yīng)變較小，不容易發(fā)生破壞。
(2)三維淺交彎聯(lián)機(jī)織復(fù)合材料在承受位移為5mm的彎曲載荷作用時(shí)，破壞形式主要為樹(shù)脂基體的破裂和纖維的抽拔；承載過(guò)程中，纖維增強(qiáng)體起主要承載作用，樹(shù)脂基體起次要承載作用。
專(zhuān)業(yè)從事機(jī)械產(chǎn)品設(shè)計(jì)│有限元分析│CAE分析│結(jié)構(gòu)優(yōu)化│技術(shù)服務(wù)與解決方案
杭州那泰科技有限公司
本文出自杭州那泰科技有限公司xinfabz.com，轉(zhuǎn)載請(qǐng)注明出處和相關(guān)鏈接！
